磁粉探伤操作方法
时间：2015/11/13 16:48:13 作者：上海磁通检测设备有限公司 来源：本站 点击：2818次
-
磁粉探伤操作方法

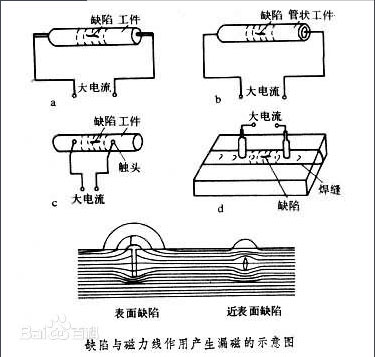

将待测物体置于强磁场中或通以大电流使之磁化，若物体表面或表面附近有缺陷（裂纹、折叠、夹杂物等）存在，由于它们是非铁磁性的，对磁力线通过的阻力很大，磁力线在这些缺陷附近会产生漏磁。当将导磁性良好的磁粉（通常为磁性氧化铁粉）施加在物体上时，缺陷附近的漏磁场就会吸住磁粉，堆集形成可见的磁粉痕迹，从而把缺陷显示出来。
第一步：预清洗
所有材料和试件的表面应无油脂及其他可能影响磁粉正常分布、影响磁粉堆积物的密集度、特性以及清晰度的杂质。
第二步：缺陷的探伤
磁粉探伤应以确保满意的测出任何方面的有害缺陷为准。使磁力线在切实可行的范围内横穿过可能存在于试件内的任何缺陷。
第三步：探伤方法的选择
1：湿法：磁悬液应采用软管浇淋或浸渍法施加于试件，使整个被检表面完全被覆盖，磁化电流应保持1/5~1/2秒，此后切断磁化电流，采用软管浇淋或浸渍法施加磁悬液。
2：干法。磁粉应直接喷或撒在被检区域，并除去过量的磁粉，轻轻地震动试件，使其获得较为均匀的磁粉分布。应注意避免使用过量的磁粉，不然会影响缺陷的有效显示。
3：检测近表面缺陷。检测近表面缺陷时，应采用湿粉连续法，因为非金属夹杂物引起的漏磁通值最小，检测大型铸件或焊接件中近表面缺陷时，可采用干粉连续法。
4：周向磁化。在检测任何圆筒形试件的内表面缺陷时，都应采用中心导体法；试件与中心导体之间应有间隙，避免彼此直接接触。当电流直接通过试件时，应注意防止在电接触面处烧伤，所有接触面都应是清洁的。
5：纵向磁化。用螺线圈磁化试件时，为了得到充分磁化，试件应放在螺线圈内的适当位置上。螺线圈的尺寸应足以容纳试件。
第四步：退磁。将零件放于直流电磁场中，不断改变电流方向并逐渐将电流降至零值。大型零件可使用移动式电磁铁或电磁线圈分区退磁。
第五步：后清洗。在检验并退磁后，应把试件上所有的磁粉清洗干净；应该注意彻底清除孔和空腔内的所有堵塞物。
